简介:今天没事,更新一点之前写过的一个小应用的一点细节(https://github.com/wuyisheng/Key)发现应用宝里面有一个乐固的东西好像对app做了不少东西,了解一下我应用被做了什么。

今天没事,更新一点之前写过的一个小应用的一点细节(https://github.com/wuyisheng/Key)发现应用宝里面有一个乐固的东西好像对app做了不少东西,了解一下我应用被做了什么。


转载来自 http://www.52pojie.cn/thread-330022-1-1.html

0x1:

腾讯云加固:http://www.qcloud.com/product/appup.html

加固示例原版APK: http://pic.hzt360.com/downfile/beijing/elechongNFC.apk


a,首先,看一下原APK和通过腾讯云应用加固后的文件相关变化

Android 应用加固?

加固后的文件列表变化:

新增2个so文件:

libmain.so

libshell.so

修改:

AndroidManifest.xml

classes.dex


b, 用ApkTool反编译加固后的APK,

出现反编译不过去,错误日志如下:

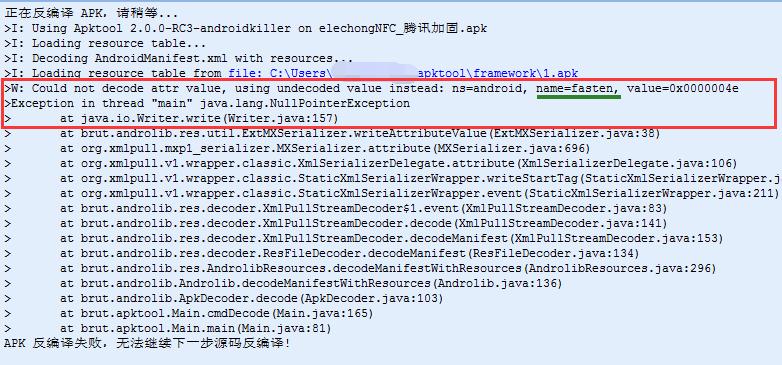

1.通过下面日志能看出来是apktool解析AndroidManifest.xml时出错,注意绿色下划线的name=fasten,这里TX加固是利用android系统解析axml的一个特点来导致apktool反编译时,在解析AndroidManifest.xml时出错。

关于利用AndroidManifest.xml这块的技术点可以参考一下万抽抽大神的文章:http://www.cnblogs.com/wanyuanchun/p/4084292.html

Android 应用加固?


2.下面来分析和修复AndroidManifest.xml

分析前,还是得先了解一下AndroidManifest.xml的二进制格式,可以参考下列文章:

AndroidManifest二进制文件格式分析 http://bbs.pediy.com/showthread.php?t=194206

辅助分析AndroidManifest.xml的二进制格式可以使用下面的:

AXML的010

Editor模板

https://github.com/strazzere/010Editor-stuff/tree/master/Templates

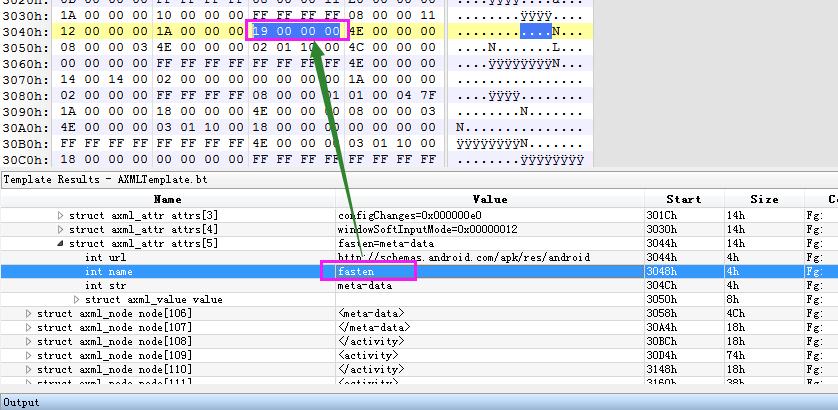

利用axml模版在010Editor解析AndroidManifest.xml能看到,有一个属性结构的name成员的值是25,该值指向是string的索引,同时也是res ID的索引。


属性结构:

Android 应用加固?


String索引:

Android 应用加固?


Res ID索引:

Android 应用加固?


为什么这样做,哈哈哈,我懒,所以直接截图引用万抽抽大神的解释:

Android 应用加固?

嗯,属性结构的name成员的值是即是string索引,又是ResID索引,所以:

Name=25

String[25]=fasten

ResIDs[25]=0x01017FFF

再次引用抽抽大神文章里的一段话:

Android系统在解析AXML的属性的时候,是通过该属性的res

id号而非属性名定位的。所谓的AXML就是AndroidManifest.xml对应的二进制文件,APK包中存储的就是AXML。比如属性:

<public type="attr"name="name" id="0x01010003" />

它的属性名为name,id号为0x01010003。

所以fasten这个字符串可以随意改,关键还是ResID的值,TX加固对AndroidManifest.xml处理,是插入一下非法的属性ID  (在Android的attr里没有一个ID为0x01017FFF),因为是非法的属性ID,Android是不会去解析,但ApkTool却会去解析,所以导致反编译出错了。


修复方法:

知道怎么回事,修复起来就很简单了,只要把非法的属性ID=0x0101FFFF改成一个合法的属性ID,比如把0x0101FFFF改成name的属性ID=0x01010003,然后再把修改后的AndroidManifest.xml再替换加固后apk里的AndroidManifest.xml,然后用apktook就可以顺利的成功的反编译出来。

附件有我用官网最新版的ApkTool 2.0.0 RC3源码编译,修改了一下,修复非法属性ID无法反编译。如果懒得手动去修改AndroidManifest.xml,可以直接用我这个修改过的apktool进行反编译。

Android 应用加固?

反编译后,看加固修改后的AndroidManifest.xml和原版的AndroidManifest.xml多这三条:

1.  <serviceandroid:name="com.tencent.mm.fasten.check.log" />

2.  android:fasten="meta-data"

3.  <meta-dataandroid:name="@anim/push_top_out2"android:value="meta-data" />


0x2:

a,ApkTool反编译可以成功,那接下来看一下TX加固是怎么对Dex进行加密的

1. 新增了2个smail文件

comtencentStubShellProxyShell.smali

comtencentStubShell ShellHelper.smali


2. Smail代码的变化(对指定方法进行加密)

Android 应用加固?

从截图能看到,加固后的dex,通过apktool反编译后的smali代码变化。


(1)

新增静态代码块:

(只要加载此类,就会先执行该代码块,作用是用来动态恢复被加固的方法)

.methodstatic constructor <clinit>()V

    .locals 2

    .prologue

    const-string v0,"com.boco.nfc.activity"

    const/16 v1,0x0

    invoke-static   {v0,v1},Lcom/tencent/StubShell/ShellHelper;->StartShell(Ljava/lang/String;I)Z

return-void

.endmethod

用JEB转成代码如下:

static{

        ShellHelper.StartShell("com.boco.nfc.activity",0);

}


(2)

原始方法:

.methodpublic constructor <init>(Landroid/content/Context;)V

改为native属性,并且隐藏字节码:

.methodpublic native constructor <init>(Landroid/content/Context;)V

被加固后的Method数据:

Android 应用加固?

从这里能看到关键是在StartShell函数,这个StartShell函数专门负责在执行时动态恢复被加固的方法,TX加固这种方式没办法直接通过dump来进行脱壳,它机制是需要运行到某个类,加载这个类时才会修复一下该类被加固的方法,但你又不能保证所有类你都能执行到,所以还是得找原始数据来进行修复dex。

publicstatic boolean StartShell(String packageName,int iIndex)

从StartShell函数第二个参数iIndex来看,应该是要修复那个函数的编号。所以,可以猜测肯定会有一份原始的数据供给修复,所以从StartShell函数入手,就能找到修复的原始数据。

Android 应用加固?

Android 应用加固?


StartShell函数会先判断如果没有初始化过则执行InitProxyShell函数,InitProxyShell函数作用其实就是加载libshell.so,最后,调用libshell.so的load(ShellHelper.strPackageName,iIndex);来进行修复,这里调用具体过程就不说了,哈哈,TX加固还有log可以看,方便大家理思路,大家想了解自己可以去看看,。

从这里能看到,关键是libshell.so的load函数在负责动态修复功能,下面就用IDA把libshell.so分析一下load函数。


(1)看一下libshell.so的JNI_OnLoad函数

主要就是做一些初始化的时,看来没什么,我们直接主题,找load函数。

Android 应用加固?


(2)Load函数在0xC630的偏移

Android 应用加固?

ART模式下的修复就先不看了,有兴趣的朋友自己去看吧,libshell的代码流程再加上有log信息辅助,流程可以很清晰…

这里我大概说一下func_ShellFixDexMethod这个函数处理,详细的可以自己看下附件的libshell.idb吧。


1. 通过/proc/(getpid)/maps 打开自身进程的内存映射,查找classes.dex的内存地址。


2. TX加固会把所有被加固过的Method的原始数据存一份在文件尾部。

定位Method的原始数据存放地址的方法:

原始数据偏移 = DexDataOff + DexDataSize

有多少个Method需要修复 = (DexFileSize – (DexDataOff + DexDataSize))/0x12

每一个Method方法的原始数据是用一个0x12大小的结构来保存的,结构如下:

typedef struct TXFixDexData

{

    DWORD dwClassDefItem; //Class_defs的索引id

    DWORD dwMethodIdx;   //DexMethod结构里的methodIdx值

    DWORD dwaccessFlags;  //DexMethod结构里的dwaccessFlags值

    DWORD dwDexCodeOff;  //DexMethod结构里的codeOff

    WORD  wProtoIdItem;  //proto_ids的索引id

}TXFixDexData;


3.  已经可以知道Method的原始数据,接下来就看怎么修复。关键就是要怎么定位到哪个Method是需要修复的。如果熟悉Dex结构的,应该就比较容易如何修复。

我的修复方法:先通过Class_defs的索引id(TXFixDexData->dwClassDefItem)定位到需要修复的Method所在的类,再取该类的所有Method,把每个Method的DexMethod->methoIdx值等于TXFixDexData->dwMethodIdx,就确定是需要修复的Method,然后把该Method的DexMethod结构的accessFlags和codeOff修复就OK。


下面修复TX加固的classes.dex的工具,附件有Bin和Src,代码比较挫,大伙将就看下思路就行了:

Android 应用加固?


最后,把修复完的classes.dex放到apk,再反编译下,能看到被隐藏Method的代码回来了,但是还需要做一些扫尾的事,才能算完全脱壳成功。


1.搜索一下所有smali文件的下面这一句代码,然后全部替换为空:

invoke-static {v0,Lcom/tencent/StubShell/ShellHelper;->StartShell(Ljava/lang/String;I)Z


2.删除掉AndroidManifest.xml这三个地方:

a. <serviceandroid:name="com.tencent.mm.fasten.check.log" />

b. android:fasten="meta-data"

c.  <meta-dataandroid:name="@anim/push_top_out2"android:value="meta-data" />


最后再重新打包APK,至此,脱壳完毕!

PS:写文档真累人啊,比分析脱壳还累,写到后面都不知道自己在写什么,文章已乱成浆糊,可能也有一些东西没说到,见谅,因为我已晕死…

最后,提前预祝一下大家...春节快乐!!!


相关附件下载地址: http://pan.baidu.com/s/1eQs3fZc
